4-х кулачковые цельные патроны

Узнать сейчас Следующий

информация о продукте

1. Высокая стабильность скорости, прочность и долговечность

2. Высокая точность повторного позиционирования, большое усилие зажима

3. Специально подходит для нестандартной формы.

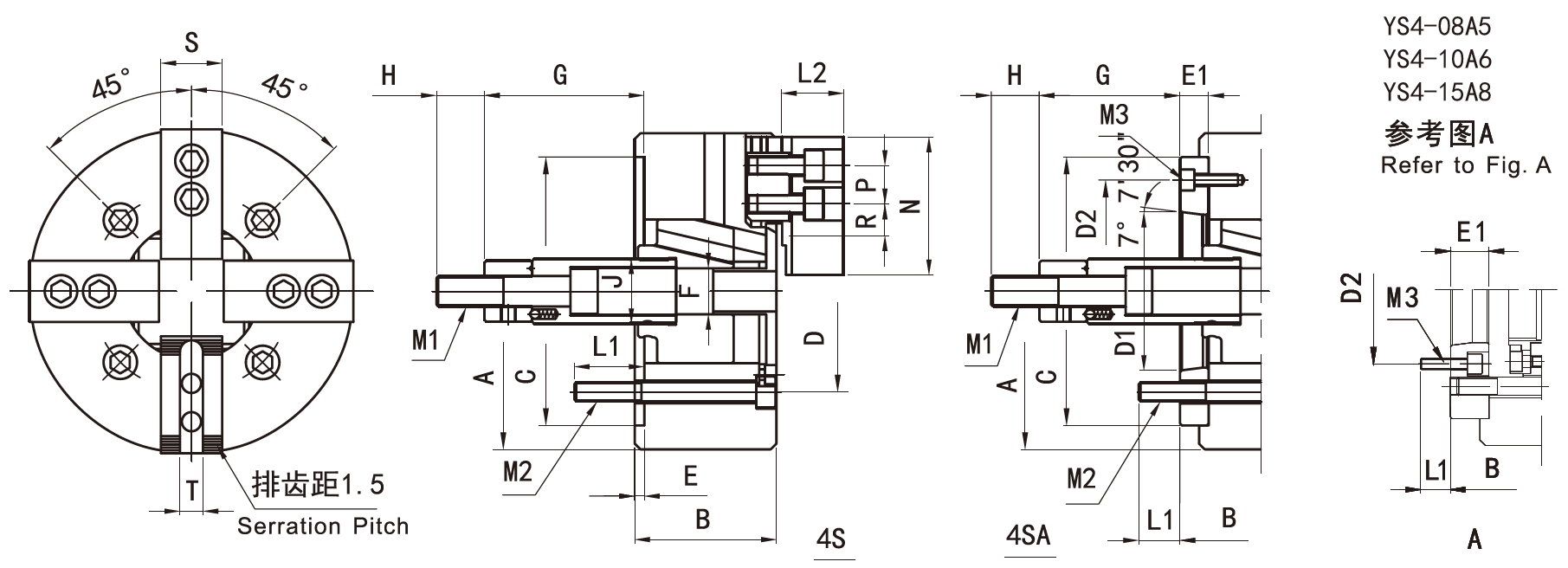

Размер товара

Параметры продукта

MODEL/SPEC.		Plunger Stroke(mm)	Jaw Stroke (Diameter) (mm)	Max.Pull Force kgf(KN)	Max.Gripping Force (kgf)	Max.Speed (r.p.m)	Gripping Range(mm）	Moment of inertialKg.	weight (kg)		Matching Cylinder	Max. Pressure MPa (kgf/cm2)
YS4-06	A5	20	9.2	17.9(1830)	52.4(5350)	5250	14-165	0.05	13	14	SH-100	2.5(25)
YS4-08	A5	21	9.7	25(2550)	74.5(7600)	4750	17-210	0.14	24	28	SH-125	2.3(23)
	A6									27
YS4-10	A6	25	8.8	28.9(2950)	107.8(11000)	4000	22-254	0.3	35	42	SQ-160B	2.6(26)
	A8									40		0.6(6)
YS4-12	A8	30	10.5	41(4180)	155.8(15900)	3360	22-304	0.73	59	63	SH-150	2.6(26)
YS4-15	A8	35	16	82(8360)	248.4(23350)	3000	50-381	1.95	100	114	SH-200	3.2(32)
	A11									107

MODEL/SPEC.		A	B		C (h6)	D	D1	D2	E	E1	F	C				H	J	L1		L2	M1	M2	M3	N	P	P		S	T
												max.		min.												max.	min.
YS4-06	A5	165	74	84	140	104.8	82.56	116	5	15	21	101.5	86.5	81.58	66.5	36	34	14	14	39	M16*2	4-M10	4-M6	73	20	18	7.5	31	12
YS4-08	A5	210	85	103	170	133.4		104.8		23	25	127	104	106	83		38	20	17	41	M20*2.5	4-M12	6-M10	95	25	22.3	11.8	35	14
	A6			97			106.38	150		17			110		89				18				4-M6
YS4-10	A6	254	89	109	220	171.4		133.4		25	34	158	133	133	108		45	18		46		4-M16	6-M12	110	30	30.8	11.3	40	16
	A8			102			139.72	190		18			140		115				25				4-M8
YS4-12	A8	304	106	118					6			163	145				50	22		54				130	30	48.8	12.3	50	18
YS4-15	A8	381	114	141	300	235	196.87	171.4		33	-	104	71	69	36	55	60	30	29	63	M30*3.5	4-M20	6-M16	165	43	48.8	23.3	62	25.5
	A11			130				260		22			82		47				33				4-M10
