информация о продукте
Особенность:
1. Это патрон со сквозным центрированием, который подходит для обработки широкого спектра обычных деталей машин, таких как детали стержневого типа.
2. Твердые челюсти можно заменить.
3. Перед использованием подсоедините фланец. (Тип: две челюсти; три челюсти; четыре челюсти).
Размер товара
Параметры продукта

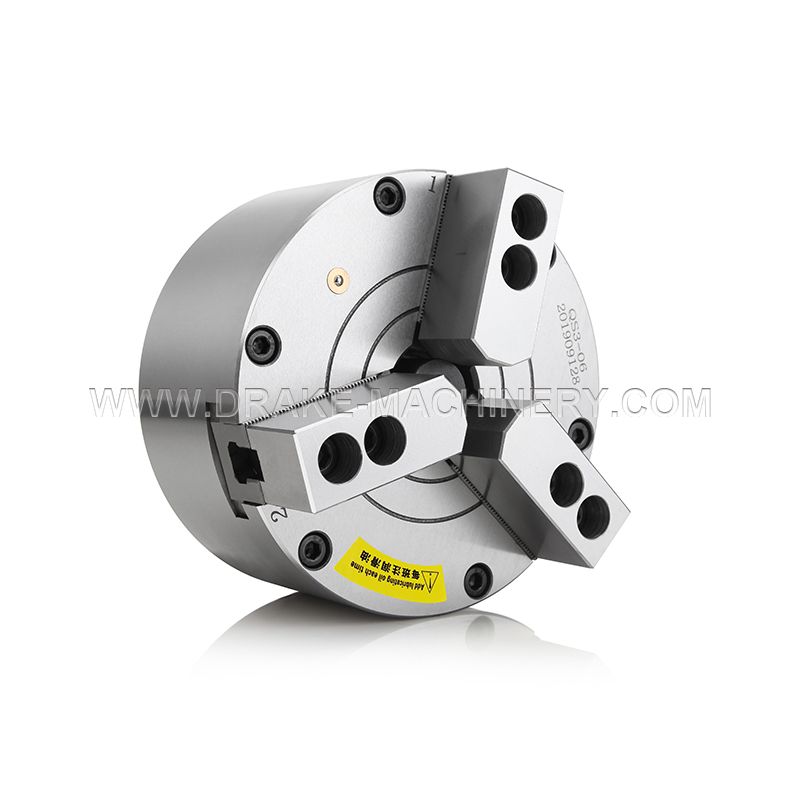

3-КУЛАЧКОВЫЕ ПАТРОНЫ YKDK С БОЛЬШИМИ СКРЫТЫМИ ОТВЕРСТИЯМИ
1. Это патрон со сквозным центрированием, который подходит для обработки широкого спектра типов распространенных деталей машин, таких как детали стержневого типа.
2. Твердые челюсти можно заменить.
3. Перед использованием подсоедините фланец. (Тип: две челюсти; три челюсти; четыре челюсти)
![]() | А (мм) | Б (мм) | С(Н6) (мм) | Ф (мм) | Г (мм) | Хм) | Дж (мм) | К (мм) | Д (мм) | М-м-м) | Н макс (мм) |
ТИП | |||||||||||
ЯК3-06ДК | 168 | 140 | 140 | 5 | 116 | 104.8 | 52 | 6-М10×1,5П | 15 | 20 | 32,0 |
ЯК3-08ДК | 210 | 170 | 170 | 5 | 150 | 133.4 | 66 | 6-М12×1,75П | 16 | 25 | 38.7 |
ЯК3-10ДК | 254 | 220 | 220 | 5 | 190 | 171.4 | 85 | 6-М16×2П | 16 | 30 | 51,0 |
![]() | Н мин. (мм) | О макс. (мм) | О мин. (мм) | Р макс. (мм) | П мин. (мм) | Q (мм) | Р (мм) | S (мм) | Т (мм) | U (мм) | В (мм) | Ш (мм) | Х (мм) |
ТИП | |||||||||||||
ЯК3-06ДК | 29.25 | 24 | 7 | 11 | -1 | 31 | 12 | 19,0 | 2 | М60×2П | 20 | 37 | 73 |
ЯК3-08ДК | 35.00 | 30 | 10 | 14.5 | -1.6 | 35 | 14 | 20,0 | 2 | М75×2П | 30 | 39 | 95 |
ЯК3-10ДК | 46,60 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25,0 | 2 | М95×2П | 40 | 43 | 110 |
![]() | Сквозное отверстие (ДИА.мм) | Ход плунжера (мм) | Ход челюсти (ДИА.мм) | Макс. Скорость (мин-1) | Макс. тяговое усилие, кгс (кН) | Макс.сила захвата, кгс (кН) | Соответствующий цилиндр | Диапазон захвата (мм) | Макс.Давление кгс/см2(МПа) | Вес (кг) | |
ТИП | Макс | Мин | |||||||||
ЯК3-06ДК | 52,0 | 12 | 5.5 | 6000 | 2140(21) | 5700(56) | ТК646 | 168 | 13 | 28(2,7) | 12,5 |
ЯК3-08ДК | 66,0 | 16 | 7.4 | 4800 | 3350(33) | 8350(82) | ТК852 | 210 | 16 | 26(2,5) | 22,0 |
ЯК3-10ДК | 85,0 | 19 | 8.8 | 4200 | 4280(42) | 11000(108) | ТК1075 | 254 | 25 | 27(2,6) | 33,6 |
