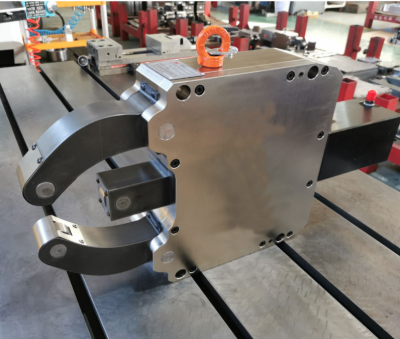

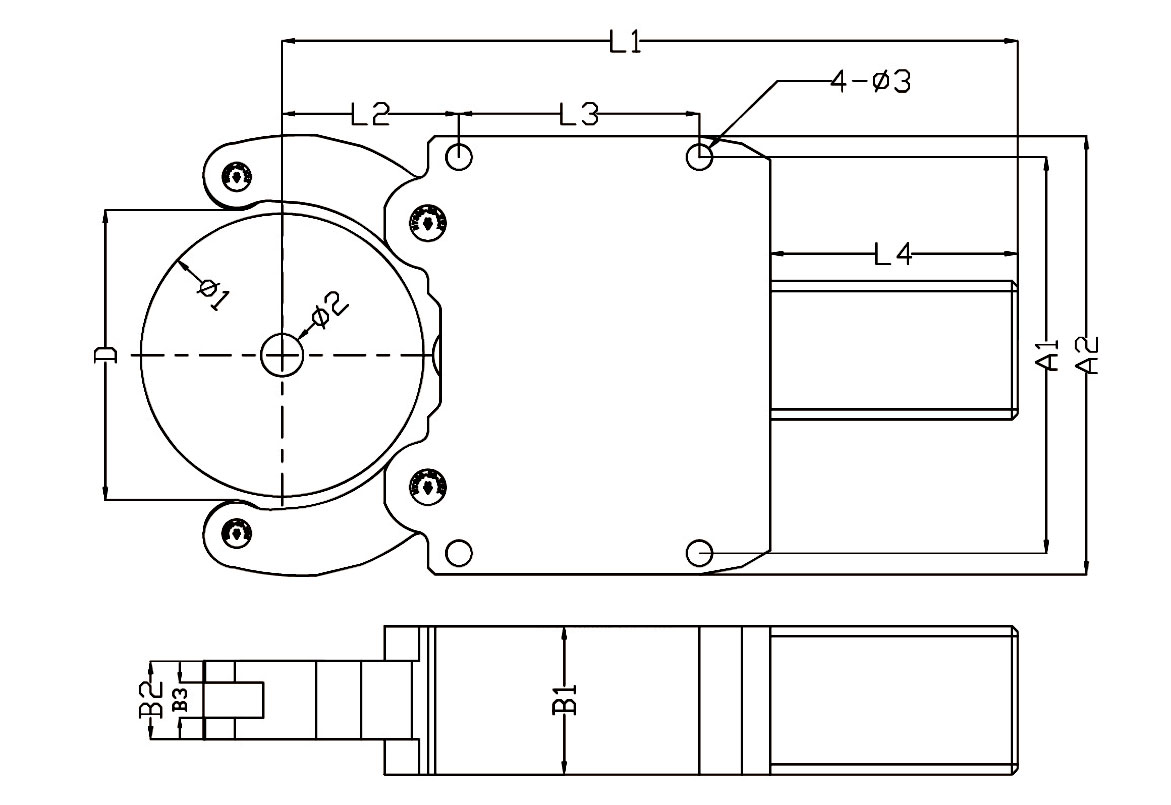

Гидравлический центральный упор HY280A

Традиционные центральные люнеты обычно имеют опору в двух или трёх точках.

Каждый опорный стержень регулируется вручную для достижения концентричности со шпинделем.

Точность регулировки часто зависит от ощущений квалифицированного рабочего.

Поэтому этот метод обладает низкой точностью и эффективностью и не может соответствовать требованиям высокой точности станков с ЧПУ.

Поэтому появился гидравлический самоцентрирующийся центральный люнет.

Конструкция гидравлической самоцентрирующейся центральной рамы включает в себя корпус,

и обе стороны переднего конца корпуса вращательно соединены с зажимными рычагами.

В корпусе также установлен толкатель кулачка, совершающий линейное возвратно-поступательное движение,

и обе стороны толкателя кулачка вращательно соединены с возвратной пластиной.

На возвратной пластине имеется паз скольжения, а штифт, соответствующий

пазу скольжения, расположен на заднем конце зажимного рычага,

и штифт установлен в пазу скольжения; кроме того,

на переднем конце зажимного рычага также предусмотрен опорный подшипник,

и опорный подшипник также предусмотрен на переднем конце толкателя кулачка;

на заднем конце зажимного рычага предусмотрен вращающийся подшипник скольжения,

а на толкателе кулачка предусмотрена криволинейная поверхность, соответствующая подшипнику скольжения;

На заднем конце корпуса расположен гидроцилиндр привода.

Гидроцилиндр привода включает в себя корпус цилиндра и гидравлический шток поршня, расположенный в корпусе цилиндра для привода толкателя кулачка.

Гидроцилиндр поршня соединен с задним концом толкателя кулачка.
