информация о продукте

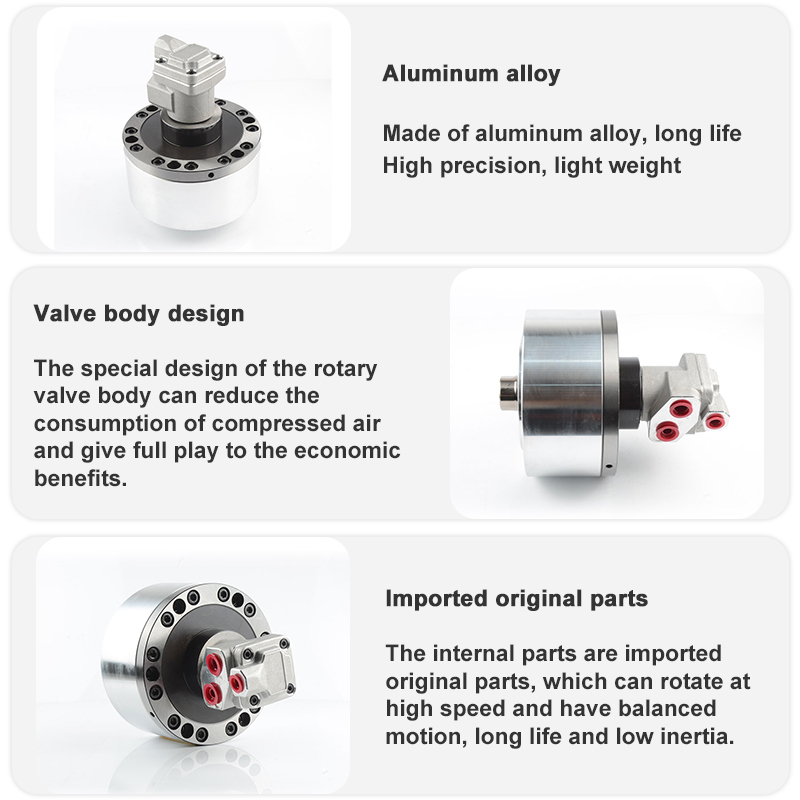

Для короткой формы, легкого веса и высокоскоростного вращающегося цилиндра. 2. Встроенные предохранительные обратные клапаны и клапаны сброса давления. 3. Можно привинтить его с заднего конца цилиндра при монтаже. 4. Сливной порт должен быть независимо подключен к масляному баку, чтобы избежать обратного давления.

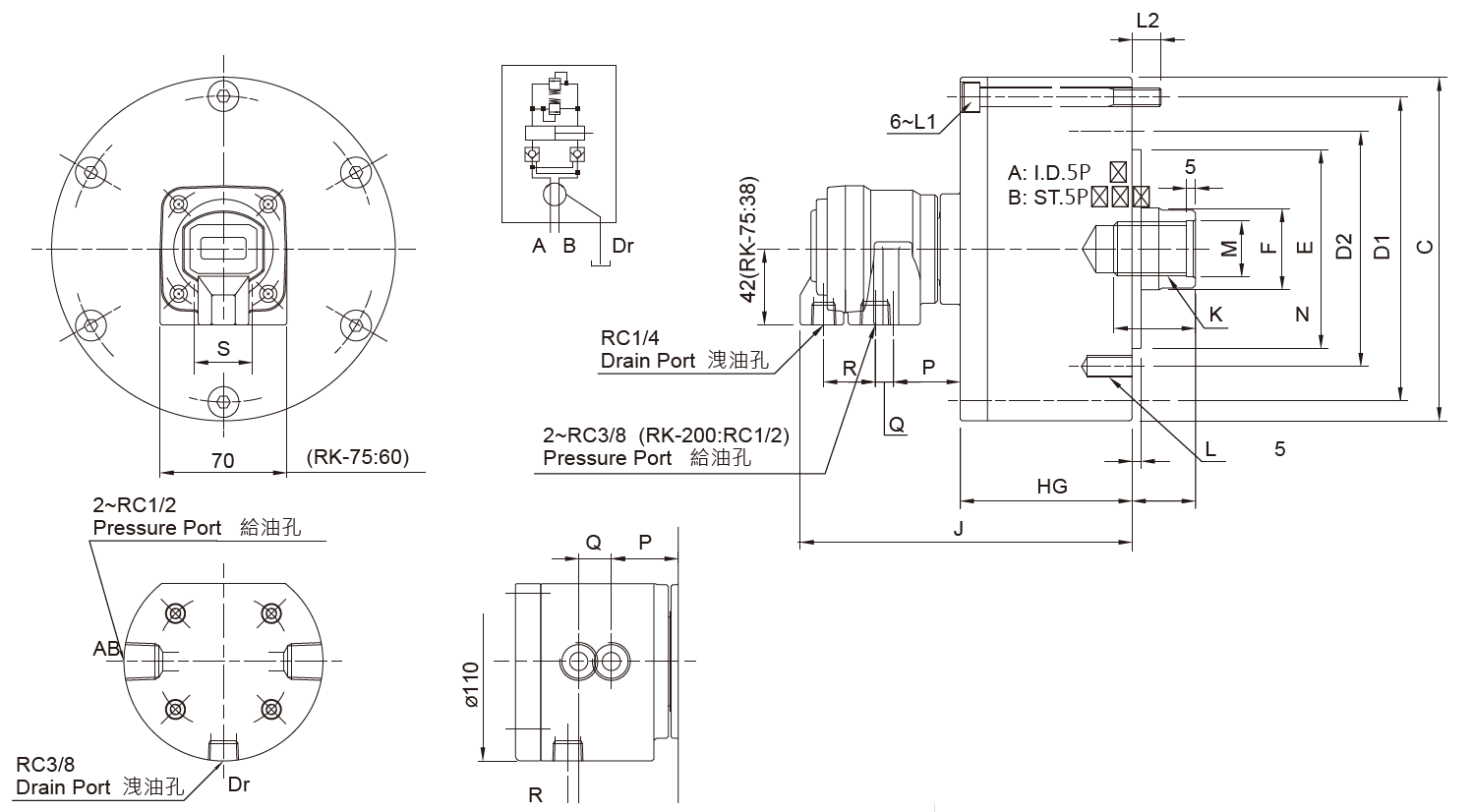

Размер товара
Параметры продукта
Model/Spec. | Piston area (cm²) | Stroke (mm) | Hightest turnover number min-1(rpm) | Maximum working pressure MPa(kgf/cm²) | Coolant connection Max.pressure MPa(kgf/cm²) | Moment of inertia kg/m² | Weight(kg) | |
Press side | Pull side | |||||||
SH75C | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.9 | 3 |
SH100C | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.4 | 4.5 |
SH125C | 122.7 | 113.1 | 25 | 6000 | 4.0(40) | 0.05 | 6.9 | 7 |
SH150C | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.5 | 9.6 |
SH200C | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.5 | 15.5 |
Model/Spec. | A | B | C | D1 | D2 | E(H7) | F | G | H | J | K | L | L1 | L2 | M(H8) | N | P | Q | R | S | |
MAX | MIN | ||||||||||||||||||||
SH75C | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20x2.5 | 6-M8x16 | M8x60 | 12 | 21 | 35 | 41.5 | 10 | 27.5 | 26 |
SH100C | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20x2.5 | 6-M10x20 | M8x75 | 12 | 21 | 35 | 39.5 | 10 | 28.5 | 32 |
SH125C | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24x3 | 6-M12x20 | M8x85 | 12 | 25 | 45 | 38.5 | 10 | 28.5 | 32 |
SH150C | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30x3.5 | 6-M12x24 | M10x100 | 16 | 32 | 45 | 37 | 10 | 28.5 | 32 |
SH200C | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 15 | 201 | M36x4 | 6-M16x30 | M10x125 | 21 | 38 | 60 | 38 | 6 | 28.5 | 28 |
