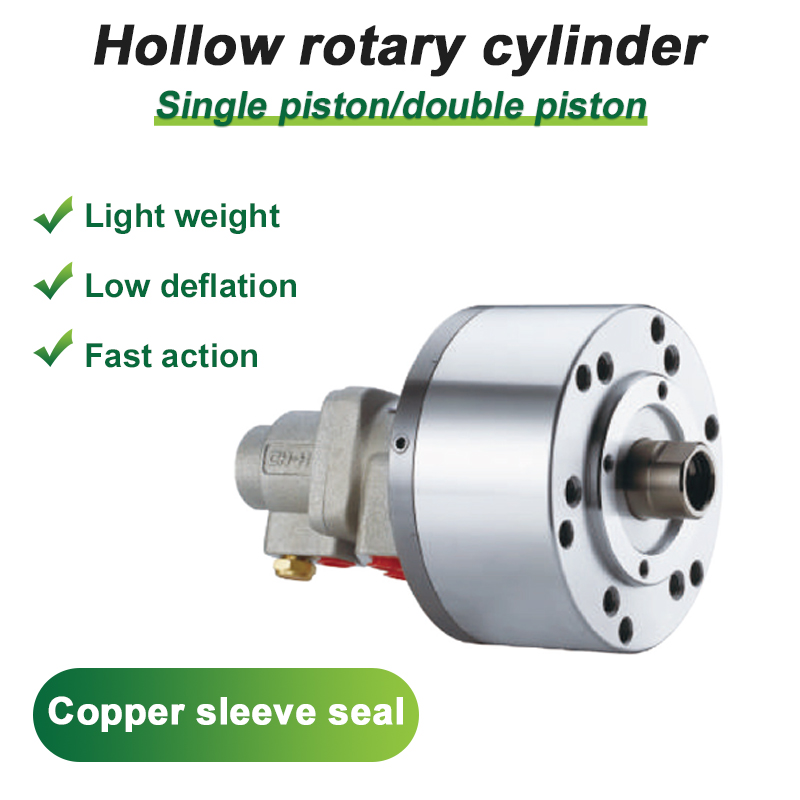

SH-B Вращающийся гидравлический цилиндр с воздухом

Узнать сейчас Следующий

информация о продукте

Для подачи сжатого воздуха с заднего конца распределителя через вращающееся соединение. 2. Можно ввинтить его с заднего конца цилиндра при монтаже. 3. При использовании следует удерживать небольшое количество масляного тумана.

Размер товара

Параметры продукта

Model/Spec.	Piston area (cm²)		Stroke (mm)	Hightest turnover number min-1(rpm)	Maximum working pressure MPa(kgf/cm²）	Coolant connection Max.pressure MPa（kgf/cm²）	Moment of inertia kg/m²	Weight(kg)
Model/Spec.	Press side	Pull side	Stroke (mm)	Hightest turnover number min-1(rpm)	Maximum working pressure MPa(kgf/cm²）	Coolant connection Max.pressure MPa（kgf/cm²）	Moment of inertia kg/m²	Weight(kg)
SH75B	42.6	37.1	15	6000	4.0(40)	0.8(8)	0.01	3
SH100B	77	71.5	20	6000	4.0(40)	0.8(8)	0.04	4.5
SH125B	121.2	113.1	25	6000	4.0(40)	0.8(8)	0.06	7
SH150B	175.2	160.8	30	5500	4.0(40)	0.8(8)	0.1	9.6
SH200B	312.5	290.4	35	5500	4.0(40)	0.8(8)	0.29	15.5

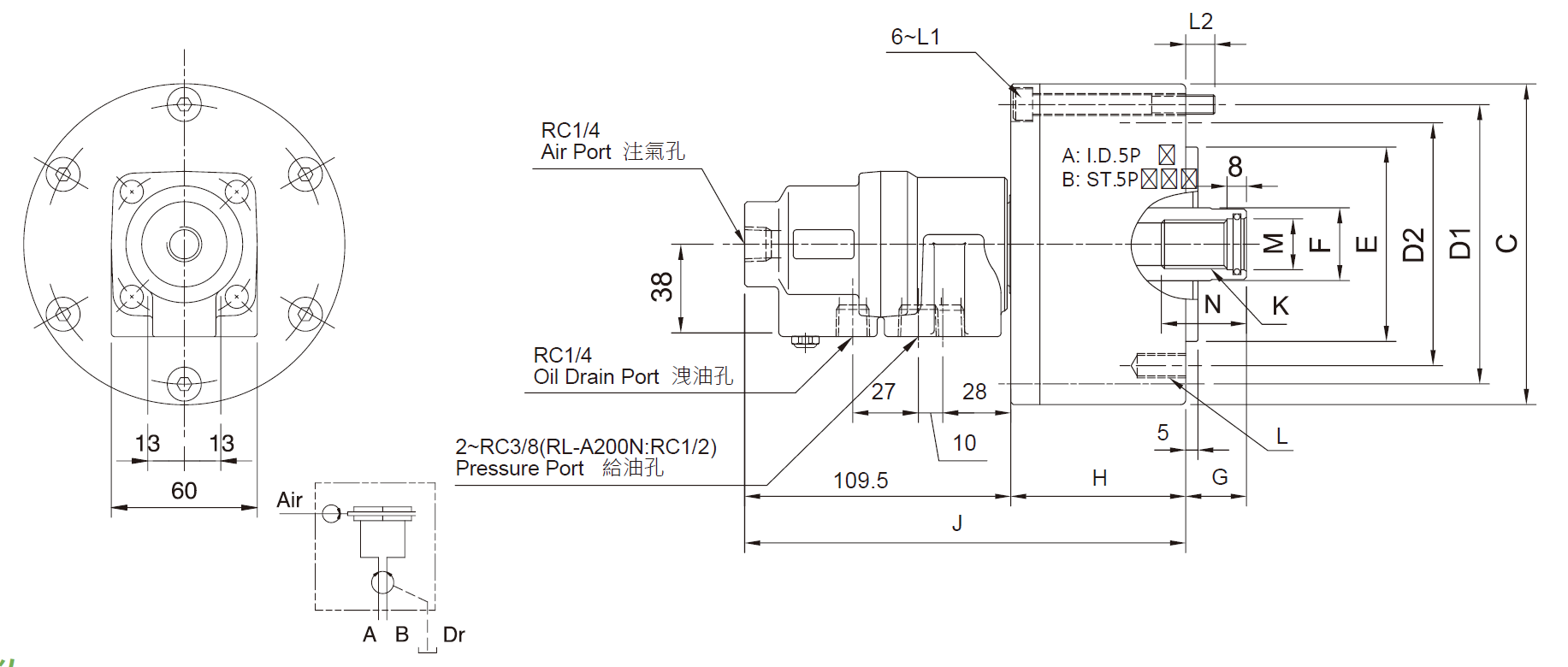

Model/Spec.	A	B	C	D1	D2	E(H7)	F	G		H	J	K	L	L1	L2	M(H8)	N
Model/Spec.	A	B	C	D1	D2	E(H7)	F	MAX	MIN	H	J	K	L	L1	L2	M(H8)	N
SH75B	75	15	107	90	90	65	30	45	30	57	166	M20x2.5	6-M8x16	M8x60	12	21	35
SH100B	100	20	132	115	100	80	30	45	25	72	181	M20x2.5	6-M10x20	M9x75	12	21	35
SH125B	125	25	160	140	130	110	35	50	25	82	191	M24x3	6-M12x20	M8x85	12	25	45
SH150B	150	30	190	170	130	110	45	55	25	95	204	M30x3.5	6-M12x24	M10x100	16	32	45
SH200B	200	35	245	220	145	120	55	70	35	15	225	M36x4	6-M16x30	M10x125	21	38	60
