информация о продукте
Особенность:
1. Он подходит для обработки деталей общего назначения и является экономически эффективным. (Тип: две кулачка; три кулачка).
Размер товара
Параметры продукта

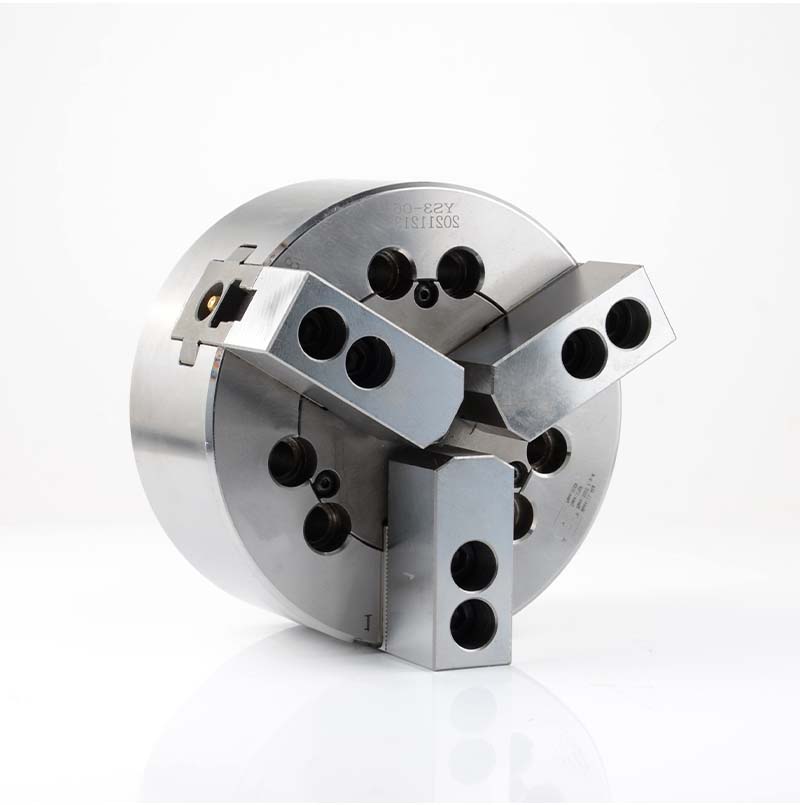

3-КУЛАЧКОВЫЕ ПАТРОНЫ YSC
Он подходит для обработки деталей машин общего назначения и является экономически эффективным. (Тип: две челюсти; три челюсти)
| РАЗМЕРЫ | А | Б | С(Н6) | Ф | Г (мм) | Хм) | К | л | М | Н макс (мм) | Н мин |
| ТИП | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | |||
| YS3-06C | 165 | 74 | 140 | 5 | 116 | 104.8 | 6-М10 | 14 | 20 | 37,8 | 33.55 |
| YS3-08C | 210 | 85 | 170 | 5 | 150 | 133.4 | 6-М12 | 18 | 25 | 46.3 | 41,90 |
| YS3-10C | 254 | 89 | 220 | 5 | 190 | 171.4 | 6-М16 | 20 | 30 | 51,4 | 47.00 |
| РАЗМЕРЫ | О чувак. (мм) | О мин. (мм) | П мужик. (мм) | П млн. (мм) | Q (мм) | Р (мм) | С | Т | ты | В | Вт | Икс |
| ТИП | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | ||||||
| YS3-06C | 18 | 7.5 | 101.5 | 81.5 | 31 | 12,0 | 36 | 4 | М16×2,0П | 34 | 39 | 73 |
| YS3-08C | 22.5 | 9 | 127 | 106,0 | 35 | 14,0 | 36 | 5 | М20×2,5П | 38 | 42 | 95 |
| YS3-10C | 37.5 | 10.5 | 158 | 133,0 | 40 | 16,0 | 36 | 5 | М20×2,5П | 45 | 46 | 110 |
| РАЗМЕРЫ | Ход плунжера (мм) | ЧелюстьИнсульт | Макс. Скорость (мин-1) | Макс. тяговое усилие, кгс (кН) | Макс.сила захвата, кгс (кН) | Соответствующий цилиндр | Диапазон захвата (мм) | Макс.Давление кгс/см2(МПа) | Вес (кг) | |
| ТИП | (ДИА.мм) | Макс | Мин | |||||||
| YS3-06C | 20 | 13 | 5000 | 1730(17) | 5200(51) | Ш100 | 165 | 19 | 27(2,6) | 13,0 |
| YS3-08C | 21 | 16.2 | 4600 | 2440(22) | 7440(73) | Ш125 | 210 | 23 | 25(2,5) | 25,0 |
| YS3-10C | 25 | 18.1 | 4000 | 2850(28) | 10810(103) | Ш150 | 254 | 24 | 29(2,8) | 37,0 |
-
