Задняя цанга JBNT тянущего типа с пассивной внутренней поддержкой - Внутренняя натяжная цанга
информация о продукте
● Полностью стальная конструкция
● Адаптация к прямому соединению горловины
● Установка зажима трубки, привода заднего/переднего поворотного цилиндра
● Простая установка, более высокая точность и более удобная эксплуатация
● Задний зажим трубки, добавление осевого позиционирования, заготовка не перемещается
● 0,2 мм царапины распыления в зажиме трубки

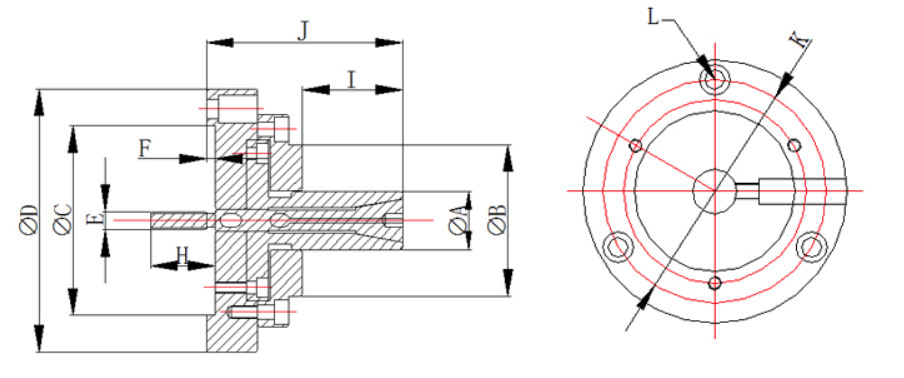

Размер товара
Параметры продукта
Product Model | Product Parameters | |||||||||
A | B | C | E | F | H | I | J | K | L | |
JBNT25-35 | φ25-35 | φ30-60 | φ85 | M10 | 4 | 25-33 | 10-50 | 88 | φ100 | 3-M8 |
Counterbore | ||||||||||
JBNT35-50 | φ35-50 | φ40-60 | φ85 | M18*2 | 4 | 25-33 | 10-50 | 88 | φ100 | 3-M8 |
Counterbore | ||||||||||
JBNT50-75 | φ50-75 | φ65-85 | φ110 | M20*2 | 4 | 25-33 | 10-50 | 88 | φ125 | 6-M8 |
Counterbore | ||||||||||
JBNT75-100 | φ75-100 | φ90-110 | φ135 | M30*2 | 4 | 25-33 | 10-50 | 88 | φ150 | 6-M8 |
Counterbore |
