42 пустотелых вращающихся цилиндра с воздушным давлением

Узнать сейчас Следующий

информация о продукте

Характеристики продукта：

● Серия JA — это высокопроизводительный двухпоршневой вращающийся цилиндр

● Обеспечивает сильный двойной поршневой толкатель/натяжитель с утечкой воздуха

● Разработан для привода трехкулачковых или трубчатых зажимных головок с ЧПУ

● Вращающийся цилиндр приводит в движение переднюю стружку давлением воздуха.

● Корпус цилиндра не нагревается, когда вращающийся цилиндр с давлением воздуха работает на высокой скорости.

● Прерывание источника Qi, заготовка не упадет, настроена функция самоблокировки

● Модель «D» — это пост-пулл «P» в качестве переднего толкающего типа

Применение продукта：

● Максимальный диаметр пор составляет ∮42

● Используйте установку заднего фланцевого соединения

● Конфигурация травленого привода, обычно используемая в небольших и средних токарных станках с ЧПУ

● Привод традиционных станков проще и быстрее.

● Ход поршня может быть увеличен до 25 мм

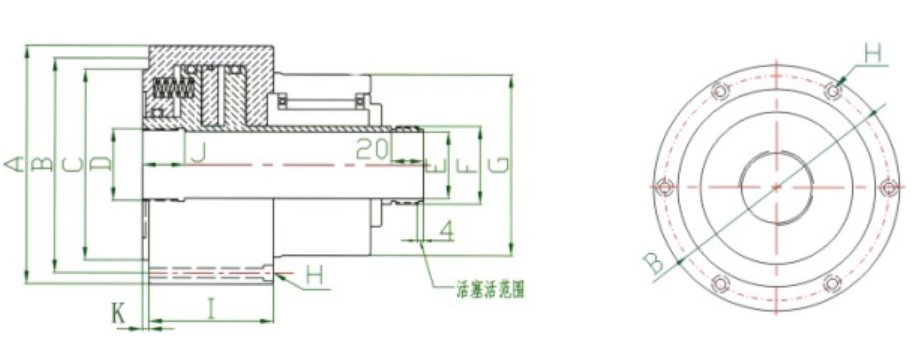

Размер товара

Параметры продукта

Product Model	Product Parameterss
Product Model	A	B	C	D	E	F	G	H
JA42D(P)	∮175	∮159	∮140	M55*2.0	∮42.2	M49*1.5	∮114	6-M8
JA42D(P)-150D	∮150	∮136	∮120	M45*2.0	∮42.2	M49*1.5	∮114	6-M6
JA42D(P)-150S	∮150	∮136	∮120	M45*2.0	∮42.2	M49*1.5	∮114	6-M6

Product Model	Product Parameterss
	I	J	K	Maximum tension	Use high	Maximum speed	Piston stroke	Weight
	I	J	K	Maximum tension	pressure	rpm/min	Piston stroke	Weight
JA42D（P)	77	28	5	2000kgf	3-8kg/cm2	4000	4mm	8.5kg
JA42D(P)-150D	47	26	4	850kgf	3-8kg/cm2	4000	4mm	6.2kg
JA42D（P)-150S	77	26	4	1650kgf	3-8kg/cm2	4000	4mm	7.6kg

The data of the above products is for reference only. It can be changed according to the needs of the workpiece. Various non -standard products can be taken according to the workpiece and processing needs.

■ The product continues to improve. If there is a change in this directory parameters, please consult our company. The final confirmation parameters are subject to!
