JAR32/JAR60 пустотелый вращающийся цилиндр давления воздуха

Узнать сейчас Следующий

информация о продукте

Характеристики продукта:

● JAR Return Tank — это высокопроизводительный однопоршневой продукт с вращающимся цилиндром под давлением воздуха

● Обеспечивает сильный толчок/натяжение поршня с небольшой утечкой воздуха

● Разработан для привода небольших трехкулачковых или трубчатых зажимных головок с ЧПУ

● Приводите переднюю стружку под давлением воздуха, есть два способа работы перед толчком.

● Корпус цилиндра не нагревается, когда вращающийся цилиндр под давлением воздуха работает на высокой скорости.

● Источник прерывания Qi, заготовка не упадет, настроена функция самоблокировки

● Принятие принципа воздушного плавания, длительный срок службы подшипника не затрудняет использование

Применение продукта：

● Максимальный диаметр пор составляет ∮63 (ссылка на диаметр отверстия конфигурации выбора хвостовой трубы главной оси)

● Метод установки - прямая установка хвостовой трубы главной оси

● Конфигурация травленого привода, обычно используемая в небольших и средних токарных станках с ЧПУ

● Привод традиционных станков проще и быстрее.

● Конструкция хода поршня может быть увеличена до 20 мм

● Максимальная скорость 4000 об/мин/мин

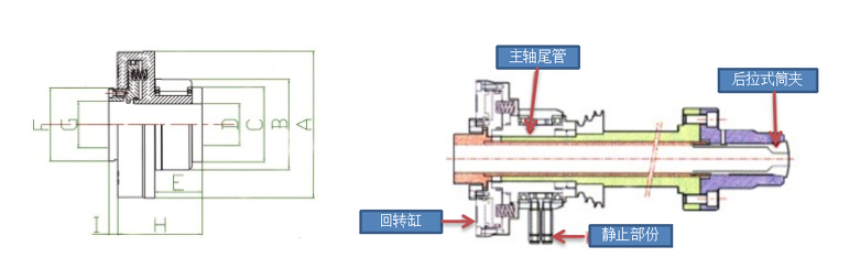

Размер товара

Параметры продукта

Product Model	Product Parameterss
Product Model	A	B	C	D	E	F	G
JAR32	∮176	∮109	∮90	∮30-∮52	56	∮88	∮56
JAR60	∮176	∮118	∮100	∮52-∮63	60	∮88	∮56

Product Model	Product Parameterss
	H	I	Piston stroke	Maximum tension	Working pressure	Maximum speed	Weight
						rpm/min
JAR32	100	14	4mm	1530kgf	3-8kg/cm2	4000	6.8kg
JAR60	105	14	4mm	1500kgf	3-8kg/cm2	4000	6.6kg
Note: The air pressure rotary cylinder is directly manufactured according to the main shaft liner (D), and the brand must be informed or the external dimensions of the liner must be provided before purchasing

The data of the above products is for reference only. It can be changed according to the needs of the workpiece. Various non -standard products can be taken according to the workpiece and processing needs.
■ The product continues to improve. If there is a change in this directory parameters, please consult our company. The final confirmation parameters are subject to!
