Корпус с внутренним зажимом осевого типа LBNP-T812 серии с нулевым смещением

Узнать сейчас Следующий

информация о продукте

Характеристики изделия:

1. Сегментированный зажимной вал, оснащенный сегментами из закаленной стали, особенно подходит для зажима заготовок с внутренними геометрическими профилями.

2. Основные области применения: токарная обработка, шлифовка, фрезерование, обработка инструментом, балансировка, центрирование, сверление и другие операции механической обработки.

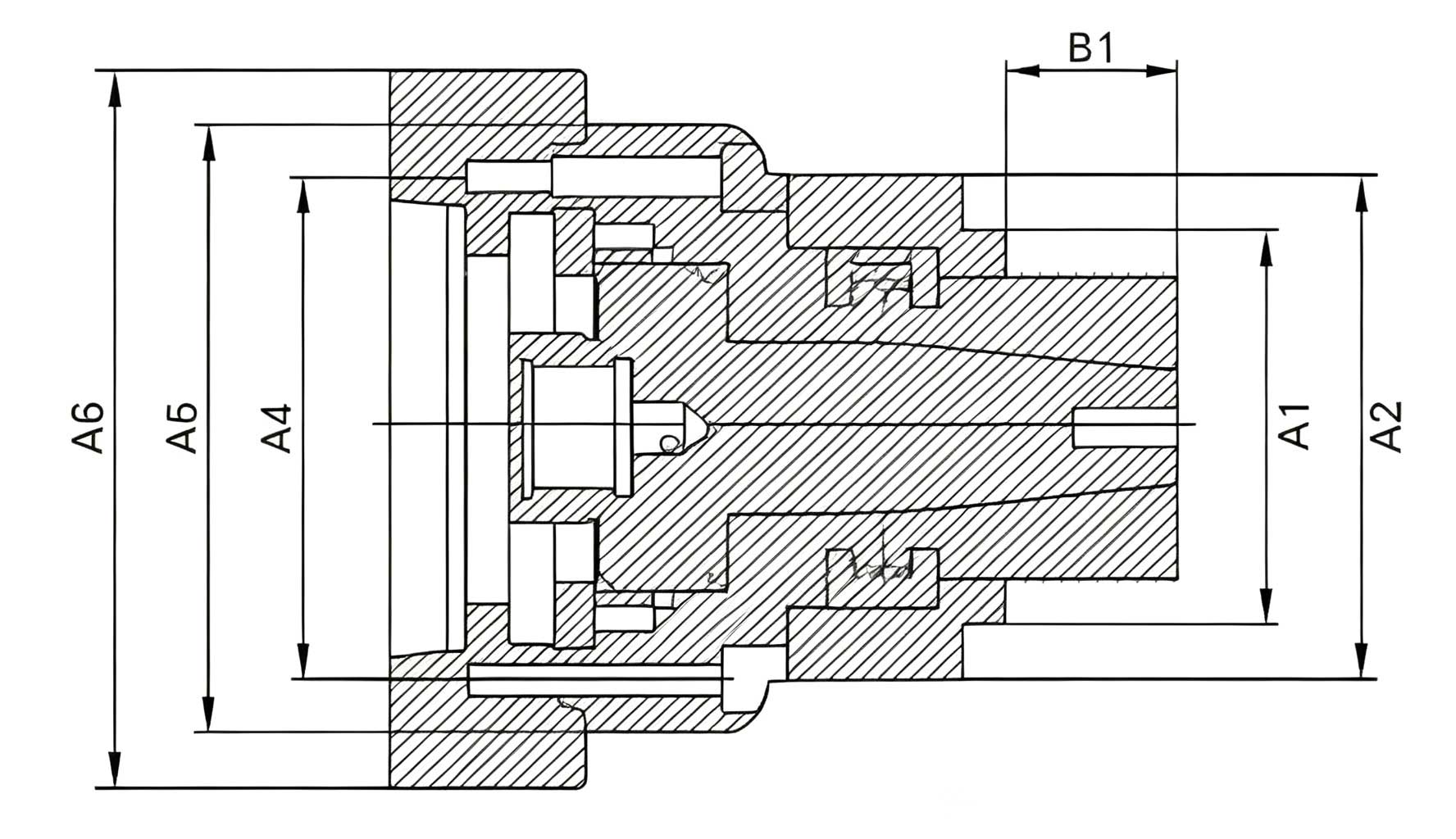

Размер товара

Параметры продукта

Model No.	Clamping Range (mm)	Max Radial Clamping Force (KN)	Max Rotation Speed (rpm/min)	A1	A2	A3	A4	A5	B1
T812-XXS	8–13	60	6000	41	65	106	Varies with different connecting flanges	145	8
T812-XS	13–19	70	6000	42	65	106		144–165	14
T812-S	16–21	85	6000	45	70	106		144–165	15
T812-0	20–28	100	6000	54	90	139		144–165	21
T812-1	26–38	110	6000	62	90	139		144–165	25
T812-2	36–54	140	6000	76	104	139		160–210	40
T812-3	50–80	150	5500	105	120	139		160–210	44.5
T812-4	69-100	150	5500	124	138	143		160–210	52.5
T812-5	100-130	150	4500	160	195	230		160–210	48
T812-6	130-160	150	3500	184	226	230		179-280	56
T812-7	160-200	150	3500	226	276	260		235-280	65
