JAW прецизионный пневматический патрон. Пневматический патрон. Четырехвальный патрон

Узнать сейчас Следующий

информация о продукте

Характеристики продукта:

● Структура нагревательной стали для обработки стали разделена, подшипники не перегружаются, высокая скорость, длительный срок службы и низкий подъем температуры.

● Двустороннее питание, принудительное открытие зажима трубки, отсутствие застревания. При прерывании источника газа зажим самоблокируется.

● Прямые фланцы соединены с главной осью, что обеспечивает удобную и быструю установку. Трехточечный комбинированный газовый клапан может быть подключен к системе управления станка

● Быстрая замена зажима трубки для облегчения замены продукта.

● JAB-W20/25 на корпусе точность в пределах 0,005 мм, регулируемая точность удержания зажима в пределах 0,005.

● JAW-25 Точность корпуса в пределах 0,005 мм.

Применение продукта：

● Токарный станок с ЧПУ, токарный станок, шлифовальный станок, разделительный станок, 4/5 осей

● Прецизионная заготовка, прецизионный инструмент для резки, шлифовки и обработки автомобилей.

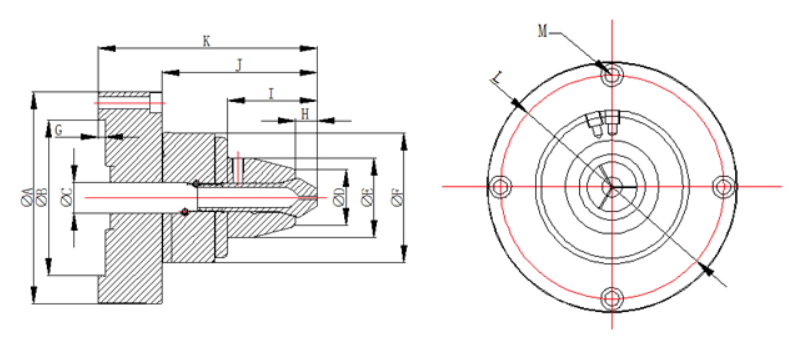

Размер товара

Параметры продукта

Product Model	Product Parameters
Product Model	A	B	C	D	E	F	G	H	I	J	K
JAB-W20	150	110	22	40	56	92	5	16	64	110	155
JAB-W25	170	130	25	40	56	92	5	25	84	131	176
JAW-25	109	70	25	40	47	86	5.5	20	45	92	132

Product Model	Product Parameters
	L	M	Maximum speed	Piston stroke	Clamping stroke	Maximum torque	Drive method	Clamping range	Using bobbins	Weight kg	Use pressure
	L	M	Maximum speed	mm	mm	N.m	Drive method	Clamping range	Using bobbins	Weight kg	Use pressure
JAB-W20	134	4-M8	4000	2	0.5	12N.m	Air pressure	∮3-14	W20	5.5	3-8kg/cm2
JAB-W25	154	4-M8	4000	2	0.5	15N.m	Air pressure	∮5-19	W25	6.5	3-8kg/cm2
JAW-25	98	8-M5	4000	3	0.5	15N.m	Air pressure	∮5-19	W25	6.5	3-8kg/cm2
