Шпиндели для двухголовочных транспортных средств - Удлинительные втулки для двунаправленных держателей шпинделя
информация о продукте
■ Данные по вышеуказанным продуктам приведены только для справки. Они могут быть изменены в соответствии с потребностями заготовки. Различные нестандартные продукты могут быть взяты в соответствии с потребностями заготовки и обработки.
■ Продукт продолжает совершенствоваться. Если есть изменения в параметрах этого каталога, пожалуйста, проконсультируйтесь с нашей компанией. Окончательное подтверждение параметров подлежит!

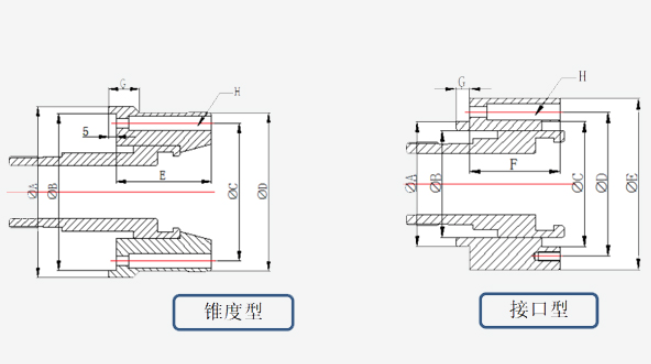

Размер товара
Параметры продукта
Product Model | Product Parameters | |||||||
A | B | C | D | E | F | G | H | |
JHP-32 | 107 | 98 | 86 | 99 | 40-100 | 5 | 20 | 6-M5 |
Taper type | Counterbore | |||||||
JHP-72 | 137 | 128 | 118 | 130 | 45-100 | 5 | 20 | 6-M5 |
Taper type | Counterbore | |||||||
JHP-95 | 165 | 156 | 143 | 158 | 50-100 | 5 | 20 | 6-M5 |
Taper type | Counterbore | |||||||
JHP-120 | 198 | 188 | 174 | 187 | 60-150 | 5 | 20 | 6-M5 |
Taper type | Counterbore |
Product Model | Product Parameters | |||||||
A | B | C | D | E | F | G | H | |
JHP-32 | 68 | 58 | 68 | 78 | 93 | 30-100 | 7 | 6-M5 |
interface type | Counterbore | |||||||
JHP-72 | 110 | 98 | 110 | 118 | 136 | 30-100 | 15 | 6-M5 |
interface type | Counterbore | |||||||
JHP-95 | 134 | 124 | 134 | 143 | 156 | 40-100 | 15 | 6-M5 |
interface type | Counterbore | |||||||
JHP-120 | 158 | 148 | 159 | 168 | 182 | 50-150 | 15 | 6-M6 |
interface type | Counterbore |
