информация о продукте

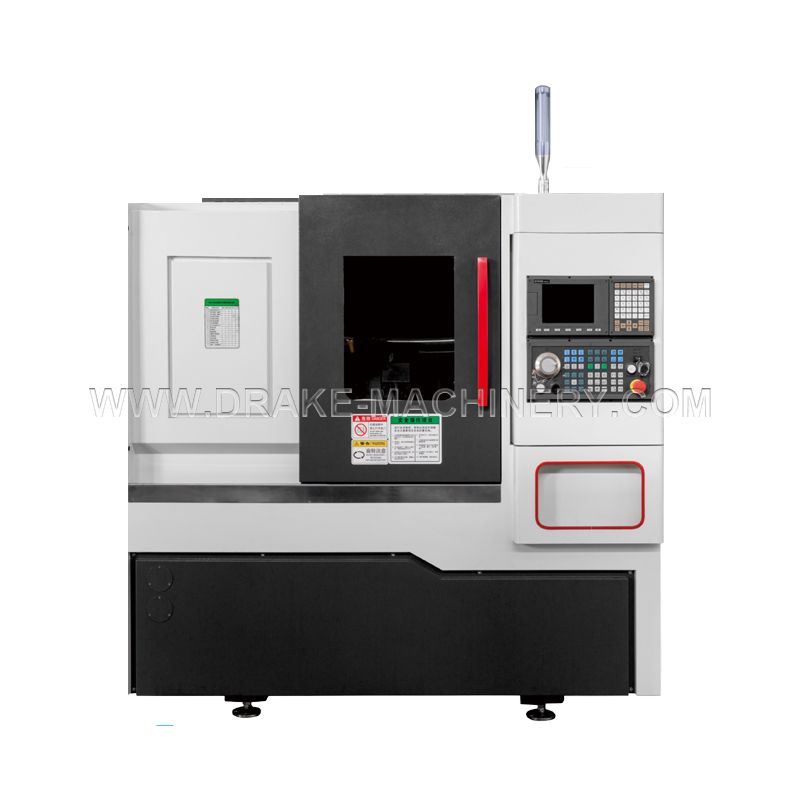

Высокопроизводительная токарно-фрезерная композитная конструкция с ЧПУ обеспечивает удобство установки и настройки, высокую жесткость и превосходную стабильность.
Самые большие детали диска могут достигать 500 мм, оснащены двигателем шпинделя мощностью 15-22 кВт, скорость может достигать 3500 об/мин.
Стандартно оснащен сервотурелью на 12 станций, силовой турелью, Y-турелью.
Механические характеристики
Револьверная головка с сервоприводом имеет высокую скорость смены инструмента и может одновременно выполнять обработку более сложных, трудных и высокоточных деталей, сокращая время вспомогательной обработки и повышая эффективность производства.
Направляющая и шариковый винт используют тайваньско-японскую централизованную автоматическую систему смазки, которая может регулярно и количественно впрыскивать масло в каждую смазочную деталь, чтобы обеспечить равномерную смазку каждой движущейся поверхности, эффективно снизить сопротивление трения, повысить точность движения и обеспечить направляющую. и шариковый винт. срок службы.
Размер товара
Никто
Параметры продукта
Технический параметр | |||||
Имя | Проект | Ннит | ГЛ2500 | ГЛ2500М | GL2500MY |
Шпиндель | Форма носа шпинделя | А2-8 | А2-8 | А2-6 | |
Диаметр сквозного отверстия шпинделя | мм | 87 | 87 | 61 | |
Удерживающая способность трехкулачкового патрона | мм | 10〞/∅250 | 10〞/∅254 | 8〞/∅210 | |
Форма действия тяги | 液压 | 液压 | 液压 | ||
Мощность двигателя шпинделя | КВт | 15/18,5 | 15/18,5 | 11月15日 | |
Система привода | Максимальная скорость шпинделя | об/мин | 3500 | 3500 | 4500 |
Мощность серводвигателя оси X | 发那科 | 1,8 кВт | 1,8 кВт | 1,8 кВт | |
Мощность серводвигателя оси Z | 发那科 | 2,5 кВт | 2,5 кВт | 2,5 кВт | |
Максимальное вращение тела | мм | 650 | 650 | 650 | |
Диапазон обработки | Максимальная длина обрабатываемой детали | мм | 650 | 650 | 600 |
Максимальный диаметр обрабатываемой детали | мм | 520/420 | 520/420 | 500/420 | |
Максимальный диаметр сквозного отверстия рулевой тяги | мм | ∅75 | ∅75 | ∅61 | |
Ось X/Z | перемещение по оси Z | мм | 660/650 | 660/650 | 660/650 |
перемещение по оси X | мм | 280/260 | 280/260 | 280/260 | |
Скорость ускоренного хода по оси X/Z | м/мин | 18-30м/мин | 18-30м/мин | 18-30м/мин | |
Точность | Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,005 |
Повторяемость | мм | ±0,003 | ±0,003 | ±0,003 | |
Силовая сервоприводная турель | Центр высокий | 100 | 100 | 100 | |
Форма привода башни | Сервотурель | Силовая сервоприводная турель | Y-силовая сервоприводная турель | ||
Количество инструментов | 12 | 12 | 12 | ||
Спецификация держателя квадратного ножа | мм | 25 | 25 | 25 | |
Характеристики держателя для растачивания | мм | 40 | 40 | 40 | |
Y-ход | / | / | ±50 | ||
задняя бабка | Лучшие характеристики | мм | Мт5 | Мт5 | Мт5 |
ход задней бабки | мм | 625 | 625 | 625 | |
Максимальная длина заготовки | 580 | 580 | 580 | ||
Водный танк | Емкость резервуара для воды для резки | 150 | 150 | 150 | |
Снижение давления воды | 2.8 | 2.8 | 2.8 | ||
Спрос на электроэнергию | Напряжение | 380±10% | 380±10% | ||
Власть | 25 | 25 | 25 | ||
Номер фазы | 3 | 3 | 3 | ||
Частота | 50/60 | 50/60 | 50/60 | ||
Размер машины | Длина * Ширина * Высота | 2900×1800×1960 | 2900×1800×1960 | 2660×1760×2160 | |
Масса | 5000 | 5000 | 5000 |
