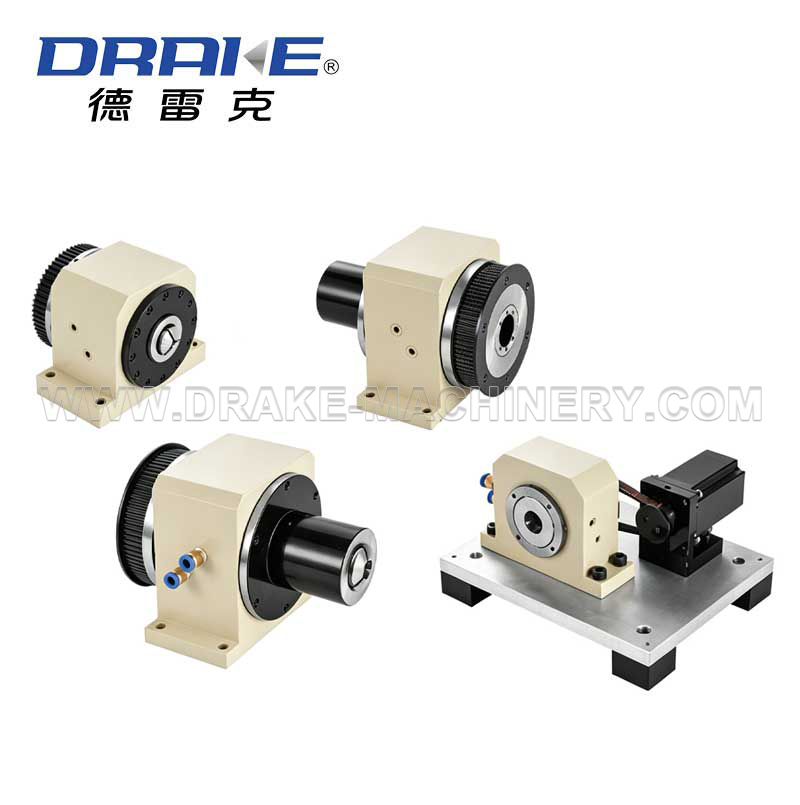

Крепление шпинделя шлифовального станка JAT-P

Характеристики изделия:

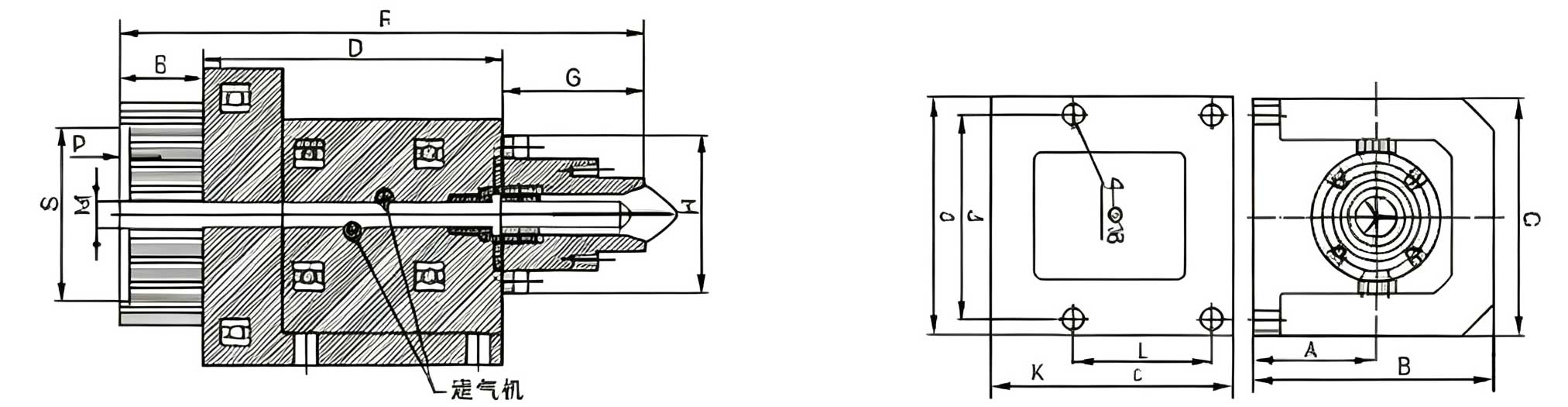

1. Используется высокоточная пружинная цанга Schoberlin. См. чертеж для сборки основания патрона; горизонтальный монтаж под углом ≤45° или 90° может быть выполнен по индивидуальному заказу.

2. Конструкция с одинарной цангой. Точность основания: 0,005 мм; точность повторного зажима заготовки ≤ 0,005 мм.

3. Максимальное рабочее давление: 6 кг/см²; максимальная скорость вращения ≤ 2000 об/мин.

4. Площадь поршня: 49 см², тип зажима с обратным ходом; ход поршня: 3 мм, ход зажима ±0,1 мм.

5. Композитная водонепроницаемая конструкция механизма гарантирует надежную водонепроницаемость. Различные режимы зажима могут быть настроены в соответствии с заготовками и требованиями обработки.

Применение изделия:

В основном используется для прецизионных инструментов, инструментальной шлифовки и высокоточной обработки валов.

Характеристики изделия JAT–SW25(D–S):

1. Используется высокоточная пружинная цанга Schoberlin. Максимальное рабочее давление: 6 кг/см², максимальная скорость вращения ≤ 1000 об/мин.

2. Одноканальная конструкция зажима. Точность основания: 0,005 мм; точность повторного зажима заготовки ≤ 0,01 мм.

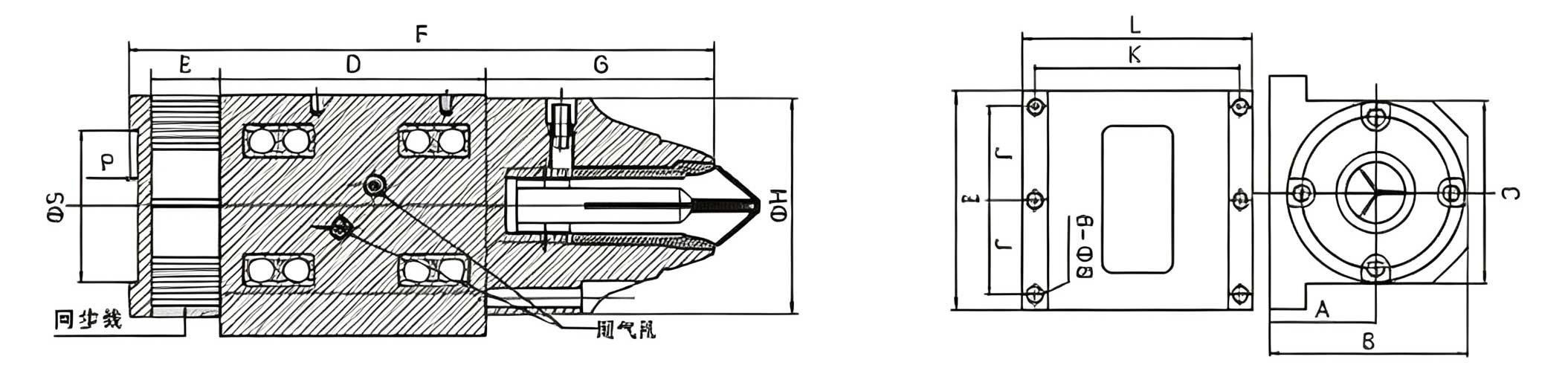

3. См. чертеж для сборки основания патрона; горизонтальный монтаж под углом ≤45° или 90° может быть выполнен по индивидуальному заказу.

4. Площадь поршня: 136 см². Заготовка зажимается при перемещении поршня внутрь. Ход поршня: 3 мм, ход зажима ±0,1 мм.

5. Композитный водонепроницаемый механизм обеспечивает надежную водонепроницаемость. Различные режимы зажима могут быть настроены в соответствии с заготовками и требованиями обработки.

Применение продукта:

В основном применяется в производстве прецизионных инструментов, инструментальной шлифовальной промышленности и высокоточной обработке валов.
