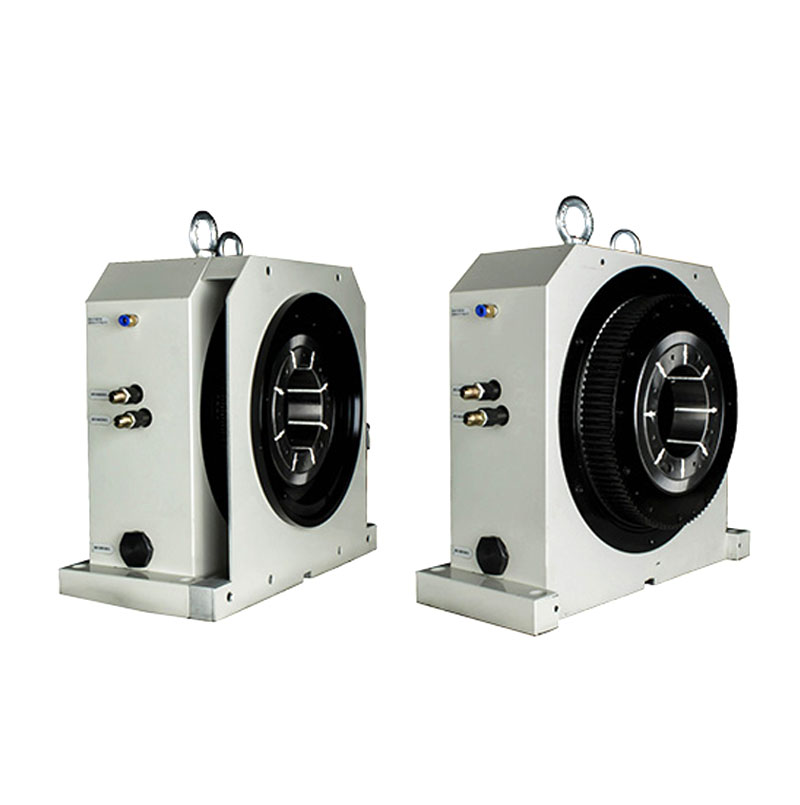

JHP-120 (D) однотрубный зажимной двунаправленный шпиндельный зажим. Двухголовочный токарный шпиндельный зажим
информация о продукте
Характеристики продукта:
● Точность удержания зажима одной трубки.
● Максимальное давление использования составляет 20 кг/см², а максимальная скорость составляет 1500 об/мин.
● Сборка зажима может быть установлена в соответствии с требованиями уровня конструкции, ≤45 °, 90 °,
● Площадь поршня: 156 см² движение поршня влево, заготовка зажимается, маршрут поршня: 6 мм
● Синхронное колесо: 100-8m-35-bs
● Концентрические основания «0» обеспечивают концентричность. Пусть конструкция ножа легко решает кратковременный рабочий выстрел в нож.
● Конструкция составного водонепроницаемого механизма обеспечивает водонепроницаемость
Применение продукта:
● Два конца прядильных специальных плоскостей, сердечных валов, обработки труб втулки вала; широко используется в производственных отраслях, где используются валы, например, в автомобильной, механической и электрической отраслях.
● Двусторонняя обработка короткосторонних заготовок в пределах 95 мм длинносторонней обработки. Вы можете поддерживать автоматическую подачу (продажа осей и т. д.)
● Двойные основные зажимы вала заготовок длиной более 600 мм обрабатываются с обеих сторон.
Размер товара
Никто
Параметры продукта
Product Model | Product Parameters | |||||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | N | P | R | M (Clamping length) | Maximum through hole | Adapter cartridge clip | |
JHP-120(L-D) | 200 | 370 | 350 | 138 | 37.5 | 209 | 11 | 285 | 380 | 120 | 420 | 150 | 148 | 120 | 12 | 47 | 120 | NGT-145T |
JHP-120(R-D) | 200 | 370 | 350 | 138 | 37.5 | 209 | 11 | 285 | 380 | 120 | 420 | 150 | 148 | 130 | 12 | 47 | 120 | NGT-145T |
JHP-120(M-D) | 200 | 370 | 350 | 138 | 37.5 | 209 | 11 | 285 | 380 | 120 | 420 | 150 | 71 | 76 | 12 | 47 | 120 | NGT-145T |
Product Model | Product Parameters | |||||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | N | P | R | M (Clamping length) | Maximum through hole | Adapter cartridge clip | |
JHP-120(L-D) | 200 | 370 | 350 | 138 | 37.5 | 209 | 11 | 285 | 380 | 120 | 420 | 150 | 148 | 120 | 12 | 47 | 120 | NGT-145T |
JHP-120R(L-D) | 200 | 370 | 350 | 138 | 37.5 | 209 | 11 | 285 | 380 | 120 | 420 | 150 | 148 | 120 | 12 | 47 | 120 | NGT-145T |
