Серия WD

Узнать сейчас Следующий

информация о продукте

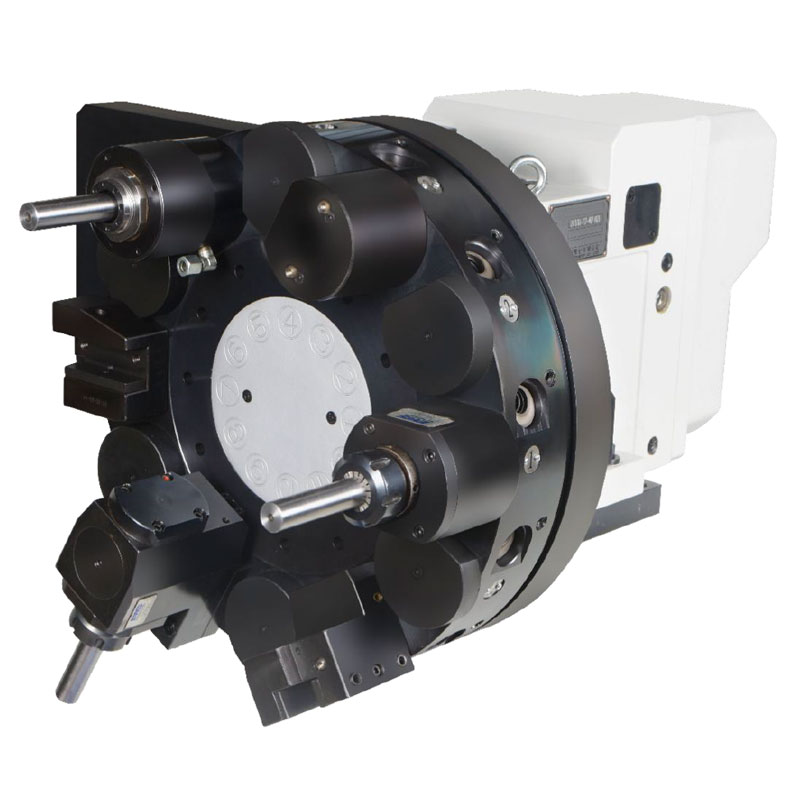

Однонаправленный выбор инструмента, бесконтактный передатчик, зубчатые колеса. Точное позиционирование, кулачковый тип, компактный и надежный. Подходит для всех типов токарных станков, классы которых ниже C6140.

Размер товара

Параметры продукта

Модель	Измерение
	H	A	B	C	D	E	F	G	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y		Z
WD100*-6	59	10	11	3	133	37	279	172	10	251	16	21	15	20	130	45	144	38	80	106	89	144	164	100	45		16
WD118-6	78	15	11	3	160	55	305	200	13	323	25	17	25	25	184	67	200	10	140	140	103	185	224	118	73		20
*: Этот тип имеет только 6 станций.
N: максимальный диаметр саморастачивания; размеры 8-позиционных задненавесных и нестандартных режущих головок уточняйте отдельно.
MAIN SPECIFICATIONS
Модель	время изменения					Макс.допустимый крутящий момент (Нм)						Максимальное смещение крутящий момент (Нм)			Повторяемость точность （ мм ）			Индексирование точность			Мотор власть (ж)		Мотор скорость (об/мин)			Сеть масса (кг)
	60°		120°		300°	осевой			касательный
WD100-6	1.5		2		3.5	600			600			8			＜0.005			±7''			60		1400			25
WD118-6	1.5		2		3.5	1200			1200			10			＜0.005			±7''			120		1400			40
