информация о продукте

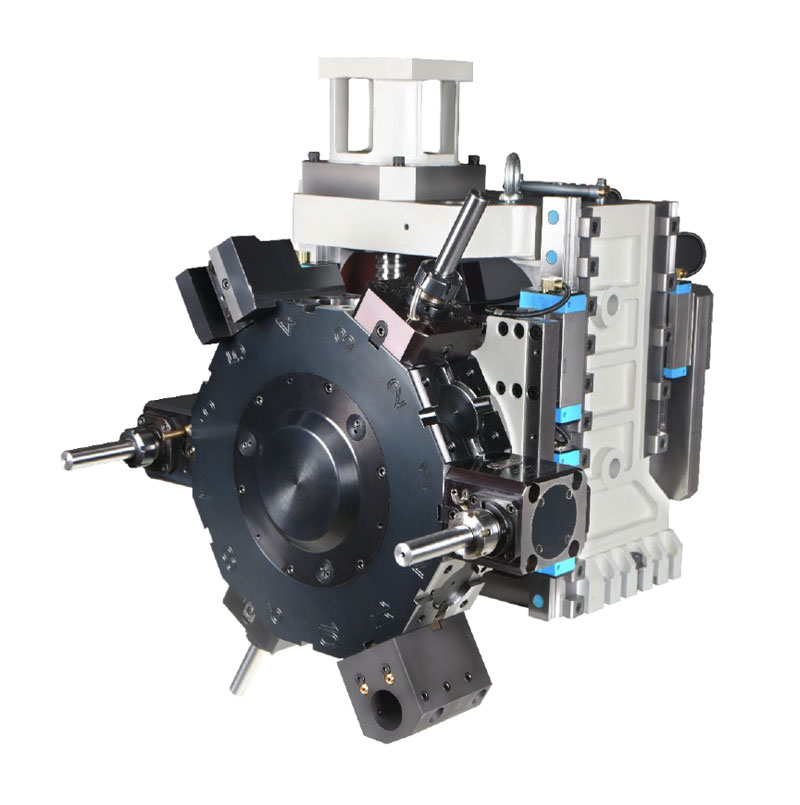

Двигатель с прямым приводом серии HAK37. Мощность револьверной головки с ЧПУ для вращения с двигателем с прямым приводом. Это индексное положение с точной трехкомпонентной торцевой зубчатой муфтой, зажима/разжима диска держателя инструмента с помощью гидравлической силы. Он отличается высокой жесткостью, мгновенной реакцией, высокой точностью управления, плавным переходом от низкой скорости к высокой скорости, интеллектуальным двунаправленным индексированием и позиционированием по кратчайшему пути, многофункциональными станциями инструментов, встроенным охлаждением. Это лучший выбор для высококачественного токарного станка с ЧПУ.
1. Подтвердите различные параметры при выборе модели башни. Количество станций выбирайте в зависимости от количества и сложности детали.
2. Выберите характеристики инструмента в соответствии с моделью станка и силой резания. Выберите револьверную головку переднего или заднего типа в соответствии с направлениями резания станка.
3. После установки гнезда расточной фрезы горизонтальной револьверной головки просверлите внутреннее отверстие в соответствии с размером расточной оправки и сделайте соответствующую отметку. При последующем монтаже инструмент следует зафиксировать в прежнем положении.
4. Дистанционный инструмент, выходящий за пределы верхнего корпуса, обычно не превышает 2/3 размера верхнего корпуса. Обратите внимание при размещении заказа, если сумма превышает лимит.
5. Запрещается прикасаться руками или другими предметами во время работы турели, чтобы избежать травм или повреждений.
6. Если у клиентов есть какие-либо особые требования или изменения в параметрах, пожалуйста, предоставьте некоторые данные и свяжитесь с нашей компанией.
Размер товара
Параметры продукта
Model/Data | Center height (mm) | Station number | Max.tangential torque(N·m) | Hydraulic pressure(Mpa) | Repeatability accuracy(") | Time of changing tool and lock(s) | |||
30º | 45º | 180º | |||||||
HAK37063 | 63 | 8 | 12 | 750 | 3~3.5 | ±1.6 | 0.21 | 0.21 | 0.51 |
HAK37080 | 80 | 8 | 12 | 1600 | 3~4 | ±1.6 | 0.23 | 0.22 | 0.52 |
HAK37100 | 100 | 8 | 12 | 3500 | 3~4.5 | ±1.6 | 0.31 | 0.3 | 0.66 |
Model/Dim | A | B | C | D | H1 | H2 | b1 | b | h |
HAK37063 | 230 | 185 | 165 | 133 | 63 | 138 | 11 | 20 | 20 |
HAK37080 | 260 | 215 | 190 | 165 | 80 | 190.5 | 11 | 25 | 25 |
HAK37100 | 300 | 255 | 220 | 200 | 100 | 227.5 | 13 | 25 | 25 |
Model/Dim | L | L1 | L2 | L3 | J | K | M | N | φ1 | φ2 | φ3 |
HAK37063 | 420 | 65 | 126 | 188 | 19.5 | 30 | 30 | 30 | φ286 | φ338 | φ25 |
HAK37080 | 445.5 | 76 | 142 | 212 | 25 | 32 | 32 | 32 | φ310 | φ370 | φ32 |
HAK37100 | 547 | 90 | 155 | 255 | 32 | 40 | 30 | 30 | φ360 | φ420 | φ32 |
