SH-N Роторный цилиндр обнаружения середины хода

Узнать сейчас Следующий

информация о продукте

Короткий ход, высокая скорость, поворотный гидравлический цилиндр с управлением ходом. 2. Индуктивный переключатель подачи легко регулирует ход и может подтвердить правильную работу давления масла. 3. Его можно закрепить на заднем конце во время установки. 4. Трубопровод сливного отверстия должен быть подключен отдельно к масляному баку, чтобы избежать противодавления.

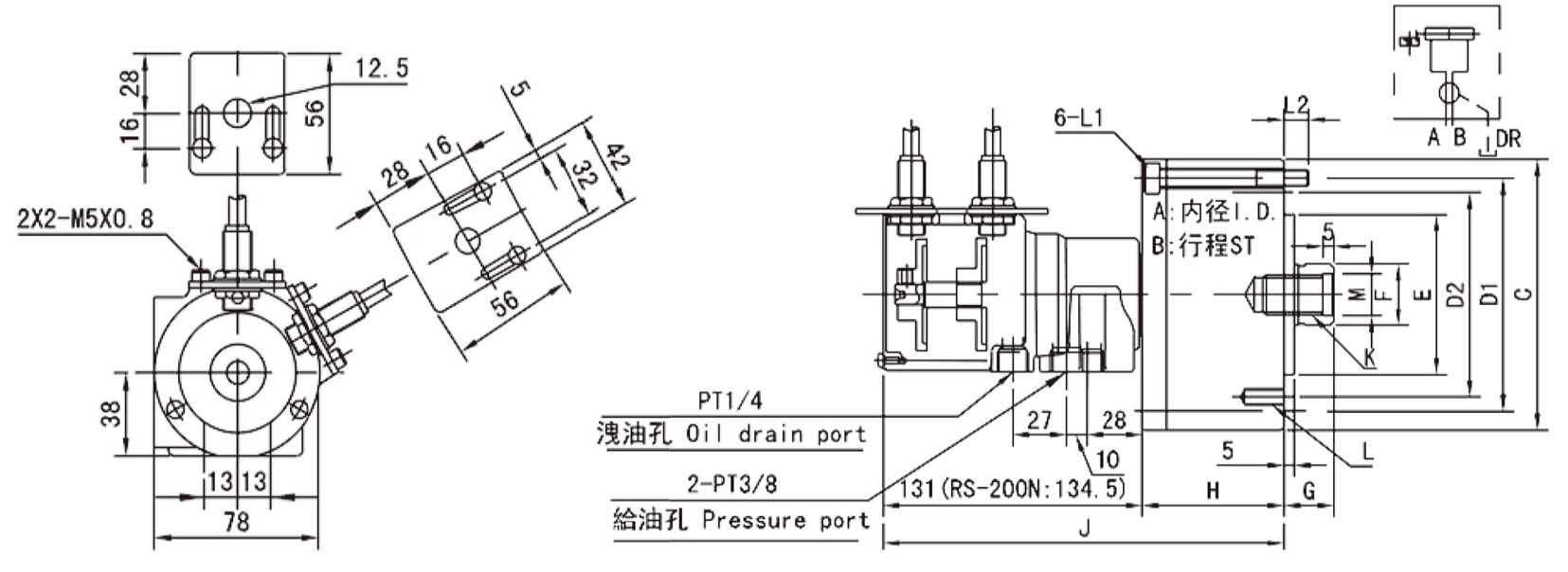

Размер товара

Параметры продукта

Model	Piston area (cm²)		Stroke (mm)	Hightest turnover number min-1(rpm)	Maximum working pressure MPa(kgf/cm²）	GD²（kg.m²）	Weight(kg)
Model	Press side	Pull side	Stroke (mm)	Hightest turnover number min-1(rpm)	Maximum working pressure MPa(kgf/cm²）	GD²（kg.m²）	Weight(kg)
SH-75N	43	37.1	15	6000	4.0(40)	0.01	3.3
SH-100N	77.4	71.5	20	6000		0.04	4.8
SH-125N	121.6	113.1	25	5500		0.05	7.3
SH-150N	175.8	160.8	30			0.16	10.6
SH-200N	313	290.4	35			0.29	15.9

Model/Spec.	A	B	C	D1	D2	E(h7)	F	G		H	J	K	L	L1	L2	M(H8)
Model/Spec.	A	B	C	D1	D2	E(h7)	F	MAX	MIN	H	J	K	L	L1	L2	M(H8)
SH-75N	75	15	107	90		65	30	45	30	57	188	M20x2.5	6-M8x16	M8-60	12	21
SH-100N	100	20	132	115	100	80	30	45	25	72	203	M20x2.5	6-M10x20	M8-75	12	21
SH-125N	125	25	160	140	130	11	35	50	25	82	213	M24x3	6-M12x20	M8-85	12	25
SH-150N	150	30	190	170	130	11	45	55	25	95	226	M30x3.5	12-M12x24	M10-100	16	31
SH-200N	200	35	245	220	145	120	55	70	35	15	249.5	M36x4	12-M16x30	M10-125	21	37
