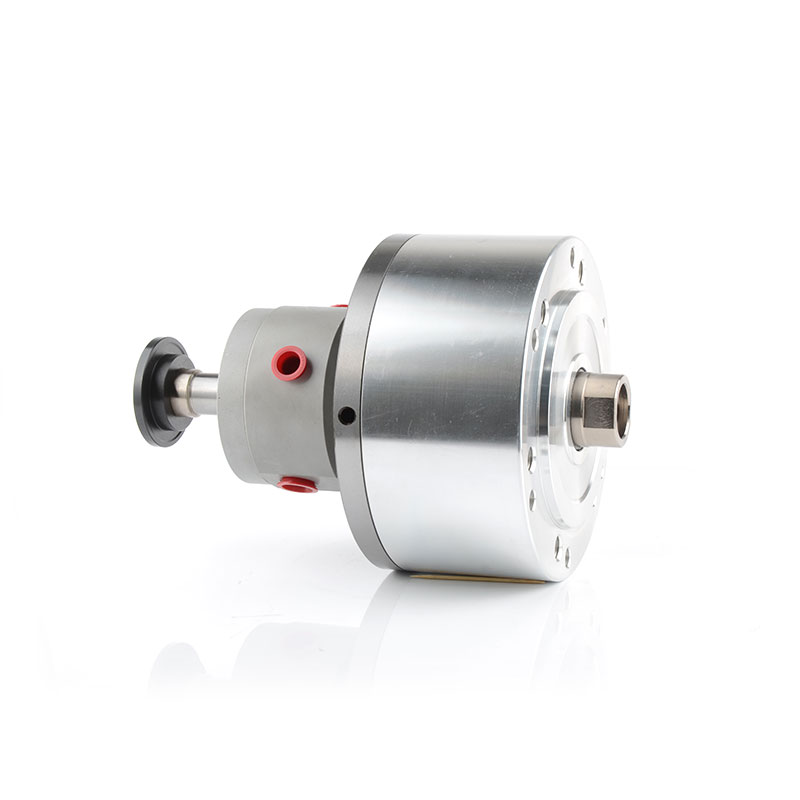

информация о продукте
Характеристика продукта:
Он изготовлен из компактного и легкого алюминиевого сплава. Он имеет низкую инерцию, легкий вес и позволяет снизить нагрузку на шпиндель станка.
Твердый вращающийся цилиндр. Высокоскоростной вращающийся баланс, длительный срок службы, внутренние компоненты импортного происхождения.
Тип высокого давления, длинноходовой тип, цилиндр увеличенного размера могут быть настроены в соответствии с требованиями заказчика.
Размер товара
Параметры продукта
| Performance parameters | |||||||
| Model/Spec. | Piston area (cm²) | Stroke (mm) | Highest turnover number min-1(rpm) | Maximum working pressure MPa(kgf/cm²) | GD2 (kg.m²) | Weight (kg) | |
| Press side | Pull side | ||||||
| SH65 | 31 | 27.9 | 15 | 6000 | 3.5(35) | 0.01 | 2.9 |
| SH80 | 47.7 | 42.8 | 15 | 6000 | 3.5(35) | 0.01 | 3.4 |
| SH100 | 75.4 | 70.5 | 20 | 5500 | 3.5(35) | 0.04 | 4.9 |
| SH125 | 119.6 | 112.5 | 25 | 5500 | 3.5(35) | 0.08 | 6.8 |
| SH150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| SH200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| Size parameters | |||||||||||||||
| Model/Spec. | A | B | C | D | E h7 | F | G max. | G min. | H | J | M H8 | N | K | L | 2-P |
| SH65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | / | / | M12×30 | 6-M8×16 | PT3/8 |
| SH80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | / | / | M16×30 | 6-M8×16 | PT3/8 |
| SH100 | 100 | 20 | 135 | 100 | 80 | 30 | 45 | 25 | 89 | 190 | / | / | M20×35 | 6-M10×20 | PT3/8 |
| SH125 | 125 | 25 | 160 | 130 | 110 | 36 | 50 | 25 | 96 | 197 | / | / | M24×44 | 6-M12×20 | PT3/8 |
| SH150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | 31 | 5 | M30×45 | 12-M12×24 | PT3/8 |
| SH200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | 37 | 5 | M36×60 | 12-M16×30 | PT3/8 |
-
