информация о продукте

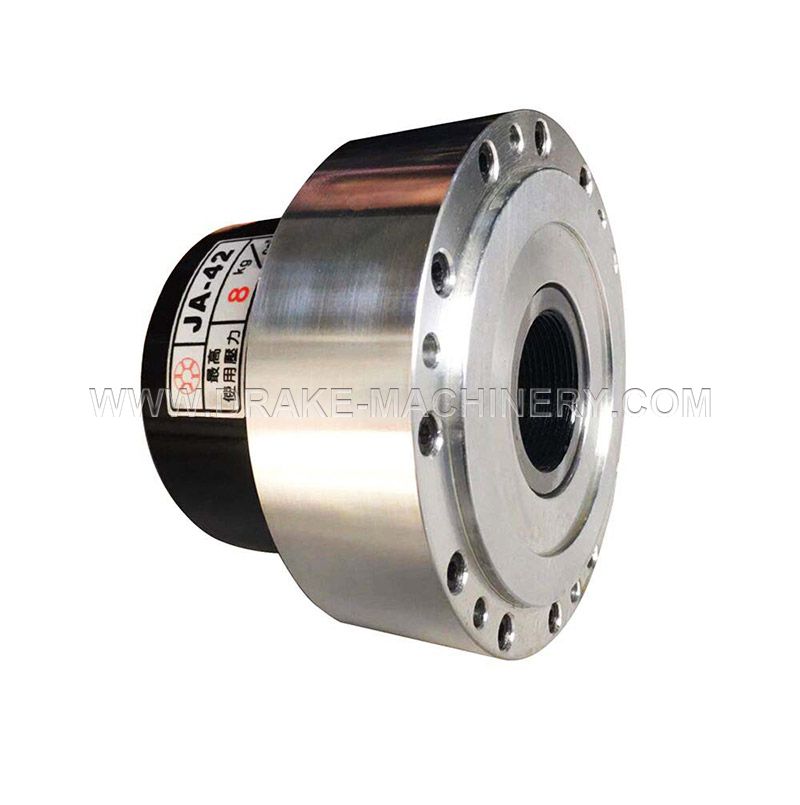

● Полый поворотный цилиндр с воздушным давлением серии JA представляет собой высокопроизводительный двухпоршневой вращающийся цилиндр.
● С небольшой утечкой воздуха, обеспечивающей мощную тягу и тягу двойного поршня. Специально разработан для трехкулачкового патрона и цангового патрона токарных станков с ЧПУ.
● JA Поворотный цилиндр приводит в движение передний пассивный патрон за счет сжатия воздуха. Две формы работы: тяга и тяга.
● Блок цилиндров не выделяет тепла при работе пневматического поворотного цилиндра.
● Заготовка не падает при отключении подачи воздуха благодаря пружинному замку внутри.
Размер товара
Параметры продукта
Поворотная высокоскоростная цанга под давлением воздуха | А | Б | С | Д | Э | Ф | г | |
JA42D(П) | φ175 | φ159 | φ140 | М55×2,0 | φ42,2 | М49×1,5 | φ114 | |
Я42Д(П)-150С | φ150 | φ136 | φ120 | М45×2,0 | φ42,2 | М49×1,5 | φ114 | |
Поворотная высокоскоростная цанга под давлением воздуха | ЧАС | я | Дж | К | Максимальная тяговая сила | Используемое давление воздуха | Максимальная скорость | Масса |
JA42D(П) | φ8,5/φ14 | 77 | 28 | 5 | 2000 | 3月8日 | 4000 | 8,5 кг |
Я42Д(П)-150С | φ7/φ11 | 77 | 26 | 4 | 1650 | 3月8日 | 4000 | 7,6 кг |
