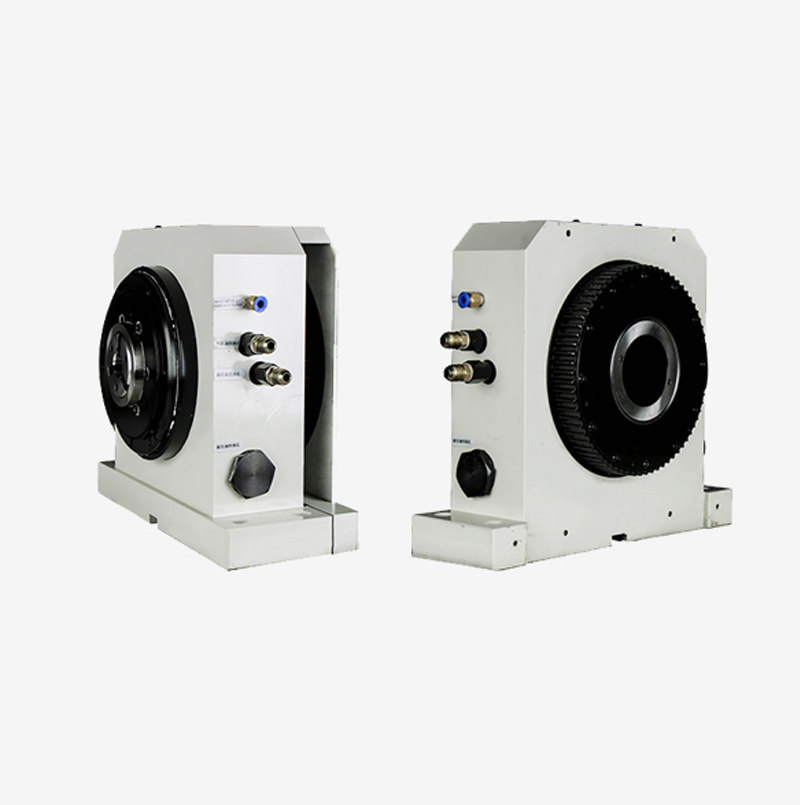

JHP-72 (втянутый) двунаправленный держатель шпинделя. Двойной держатель шпинделя

Узнать сейчас Следующий

информация о продукте

Характеристики продукта:

● Двойной зажим для труб удерживает, точность удерживающего корпуса составляет 0,005 мм, а повторяющаяся точность заготовки составляет ≤0,03 мм.

● Максимальное давление использования составляет 20 кг/см², а максимальная скорость составляет 2000 об/мин.

● Сборка зажима может быть установлена в соответствии с требованиями уровня конструкции, ≤45 °, 90 °,

● Площадь поршня: 147 см² движение поршня влево, заготовка зажимается, маршрут поршня: 6 мм

● Синхронное колесо: 80-8m-25-bs

● Концентрические основания «0» обеспечивают концентричность. Пусть конструкция ножа легко решает кратковременный рабочий удар в нож.

● Конструкция составного водонепроницаемого механизма обеспечивает водонепроницаемость

Применение продукта:

● Двусторонние прядильные специальные плоскости, сердечные валы, обработка труб с втулками валов; широко используется в производственных отраслях, связанных с валами, такими как автомобили, механические и электрические категории.

● 90 ～ 160 мм Двусторонняя короткая и двухсторонняя обработка. Может поддерживать автоматическую подачу

Размер товара

Никто

Параметры продукта

Product Model	Product Parameters
	A	B	C	D	E	F	G	H	I	J	K	L	S	R	N	M (Clamping length)	Maximum through hole	Adapter cartridge clip
JHP-72（90）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	76.5	90	72	NGT-105T
JHP-72（100）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	66.5	100	72	NGT-105T
JHP-72（110）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	56.5	110	72	NGT-105T
JHP-72（120）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	46.5	120	72	NGT-105T
JHP-72（130）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	36.5	130	72	NGT-105T
JHP-72（140）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	26.5	140	72	NGT-105T
JHP-72（150）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	16.5	150	72	NGT-105T
JHP-72（160）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	6.5	160	72	NGT-105T
